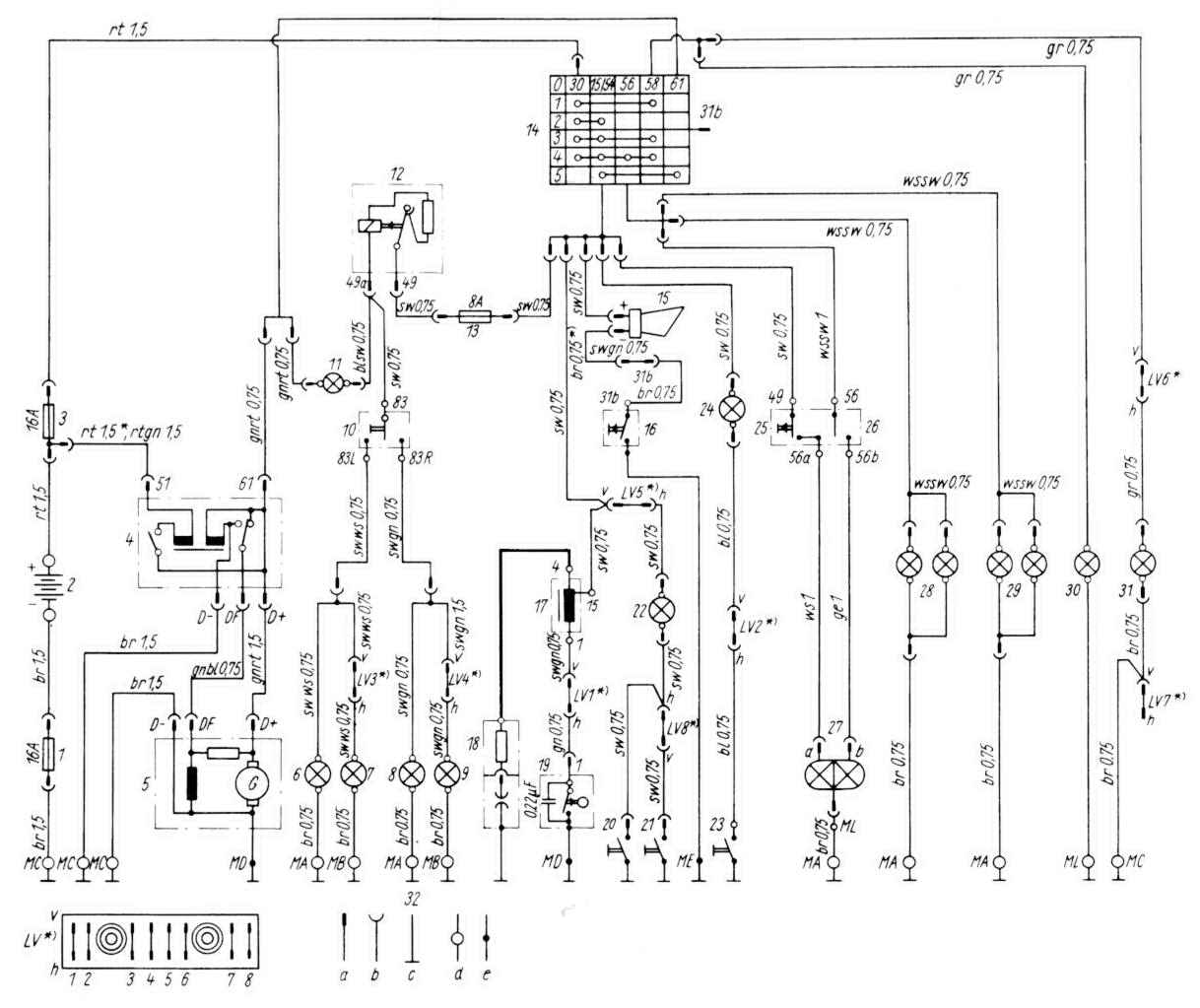

1 - Minus-Sicherung 2 - Batterie 3 - Plus-Sicherung 4 - Regler 5 - Lichtmaschine 6 - Blinkleuchte vorn links 7 - Blinkleuchte hinten links 8 - Blinkleuchtevorn rechts 9 - Blinkleuchte hinten rechts 10 - Blinkschalter 11 - Blink-Lade-Kontroll-Leuchte (rot) 12 - Blinkgeber 13 - Sicherung für Fahrtrichtungsanzeige 14 - Zündlichtschalter 15 - Signalhorn 16 - Schalter für Signalhorn 17 - Zündspule 18 - Zündkerze mit Entstörstecker 19 - Unterbrecher für Zündanlage, 20 - Bremslichtschalter an Hinterradbremse 21 - Bremslichlschalter an Vorderradbremse 22 - Lampe für Bremslicht (in Brems-Schluß-Kennzeichen-Leuchte oben) 23 - Schalter für Leergangkontrolle 24 - Leergang-Kontrolleuchte (grün) 25 - Schalter für Lichthupe 26 - Abblendschalter 27 - Biluxlampe (a Fernlicht, b Abblendlicht) 28 - Beleuchtung für Drehzahlmesserskale 29 - Beleuchtung für Tachomeierskale 30 - Standlicht im Scheinwerfer 31 - Schlußlicht 32- Schaltsymbole für a Flachstecker b Hülse für Flachsteckanschluß c Masse d lösbare Verbindung (Schraube oder Klemme) e feste Verbindung |
M - Masse bzw. Massepunkt MA - Scheinwerfer MB - Bremsschluß-Kennzeichen-Leuchte MC - Fahrgestell MD - Motor und Lichtmaschine ME - Abblendschalter ML - Biluxlampe LV - Leitungsverbinder (nur bei TS 250/1) (v vorn, h hinten)

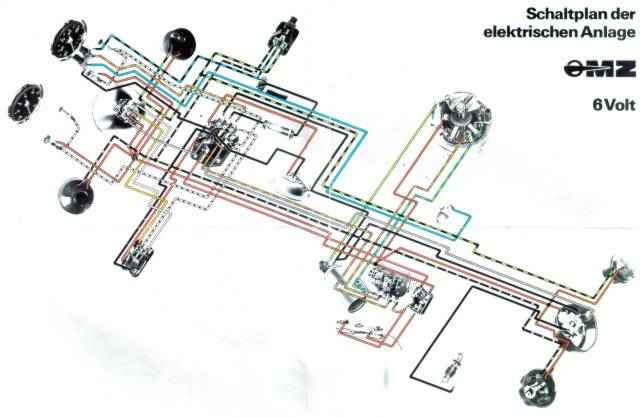

Kabelfarben: |
